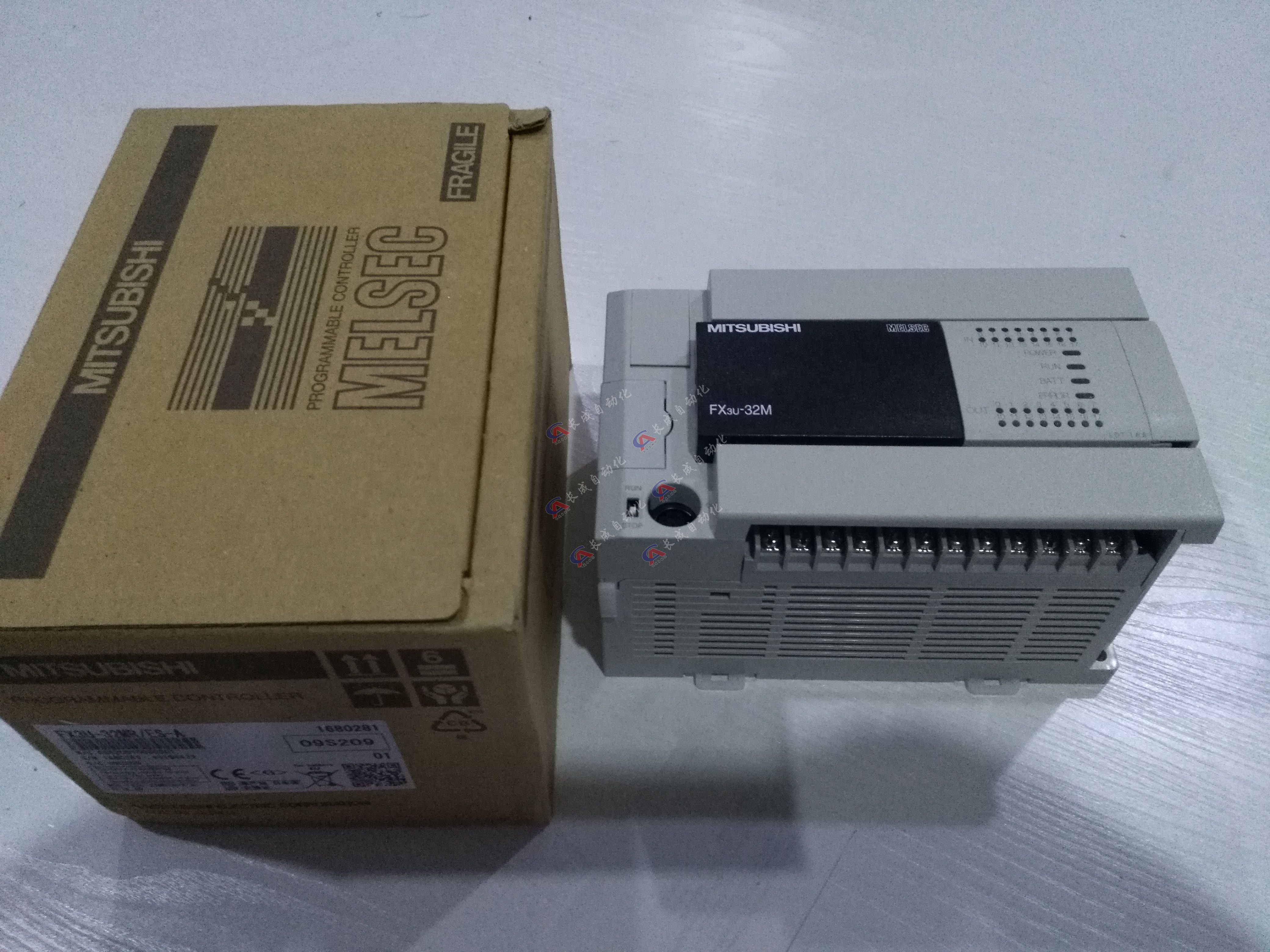

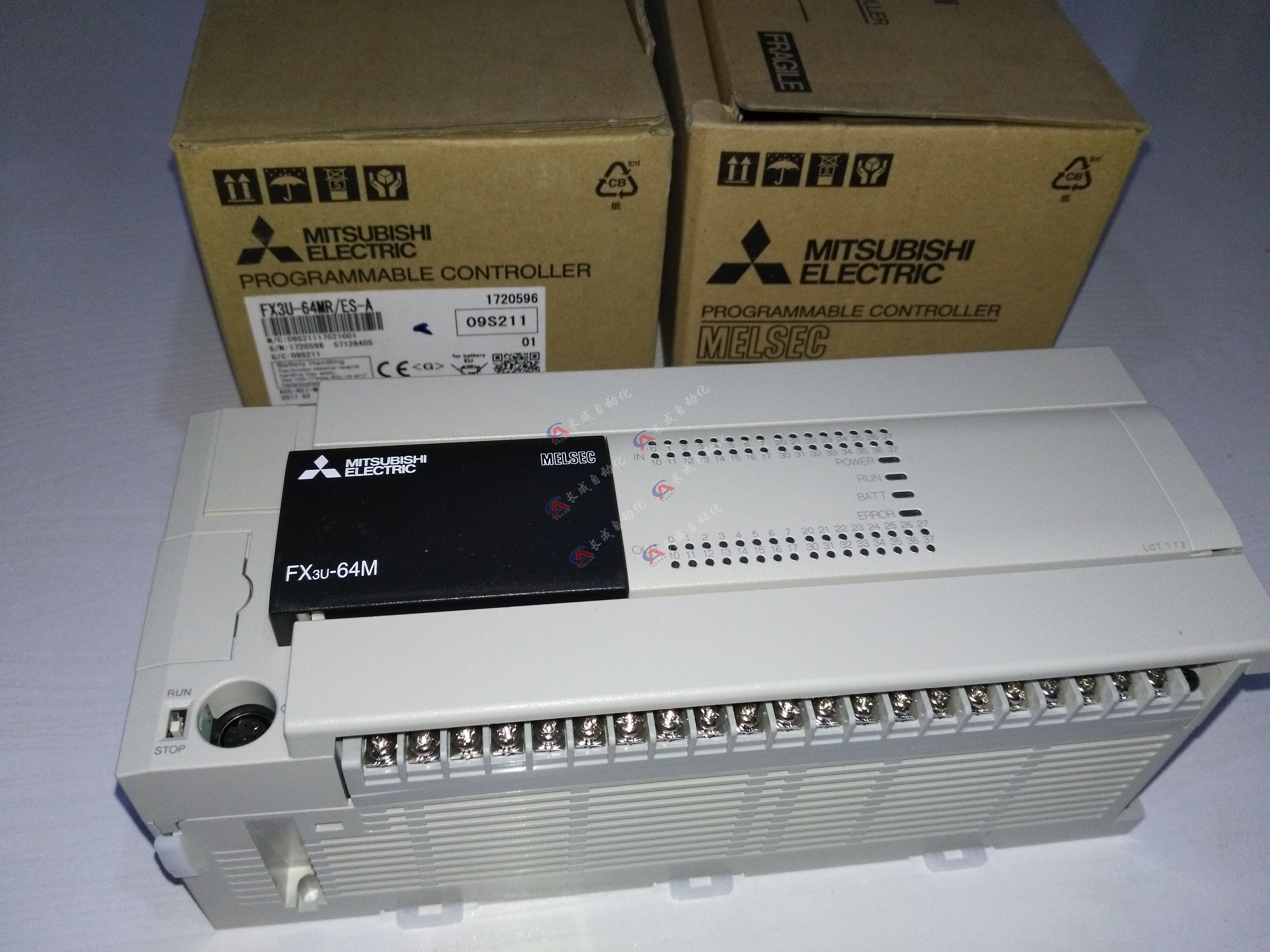

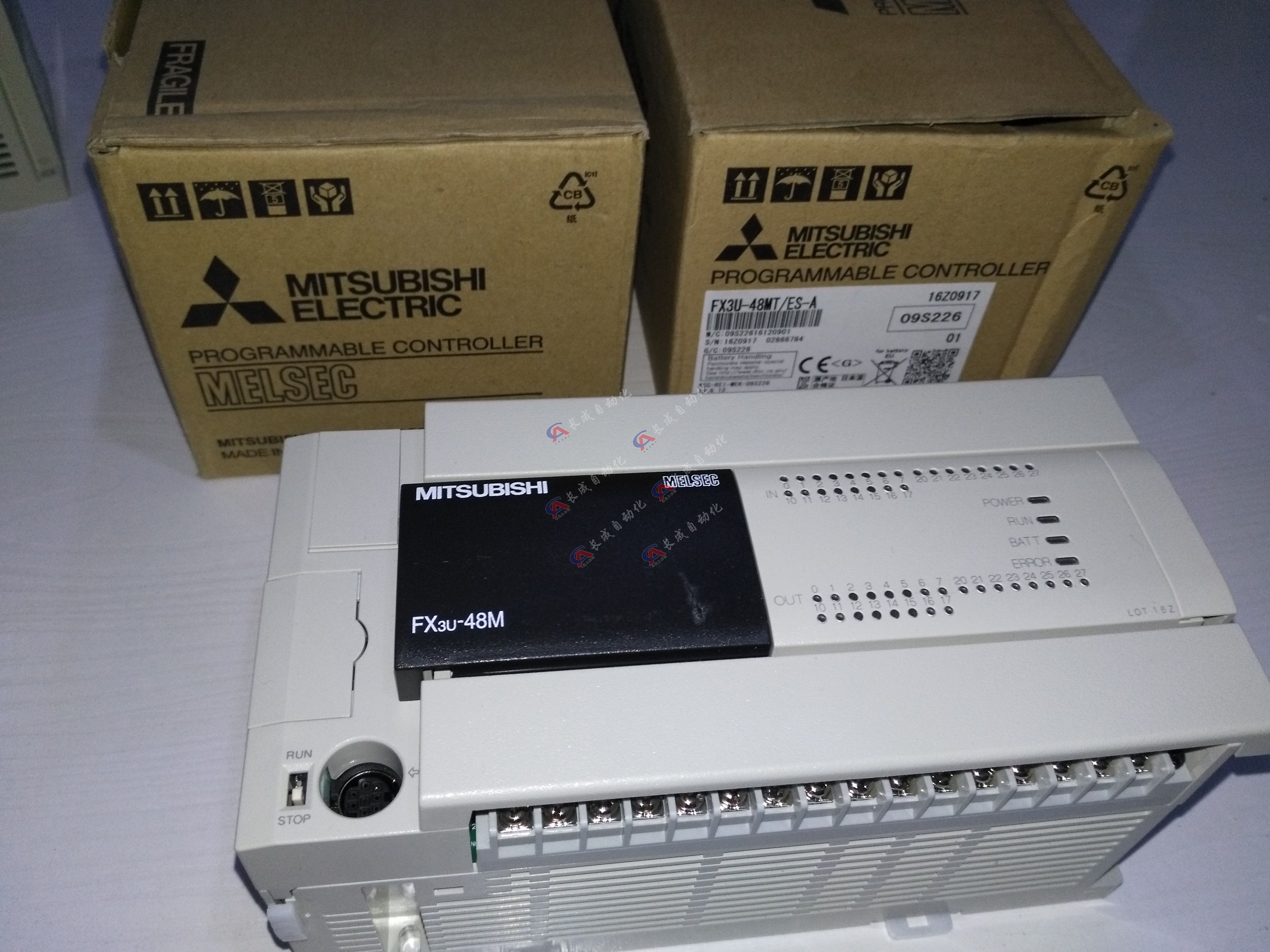

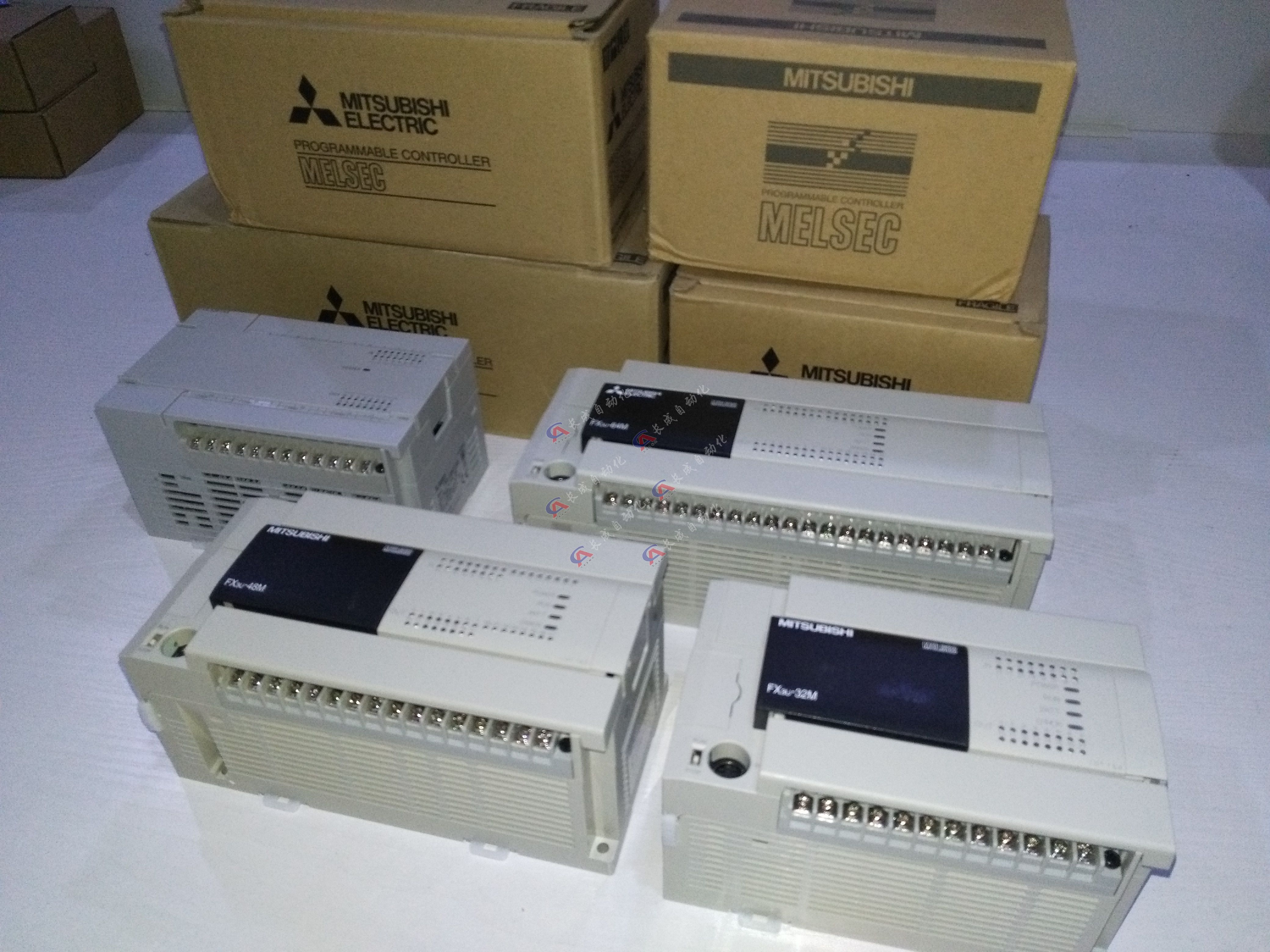

●第三代微型可编程控制器
● 内置高达64K大容量的RAM存储器
● 内置业界最高水平的高速处理0.065μS/基本指令
● 控制规模:16~384(包括CC-LINK I/O)点
● 内置独立3轴100kHz定位功能(晶体管输出型)
● 基本单元左侧均可以连接功能强大简便易用的适配器
【最大384点的输入输出点数】
FX3U三菱PLC主要特点
FX3U三菱PLC主要特点
可编程控制器上直接接线的输入输出(最大256点)和网络(CC-Link)上的远程I/O(最大256点)的合计点数可以扩展到384点。
【可以连接的扩展单元/模块】
输入输出的扩展设备可以连接FX2N 系列的输入输出扩展单元/模块。此外，FX0N/FX2N/FX3U系列特殊功能单元/模块最多可以连接8台。(FX0N系列仅可以连接FX0N-3A)
【程序内存】
内置了64K步的RAM内存。此外， 可以通过使用存储器盒， 将程序内存变为快闪存储器。
【运算指令】
除了浮点数、字符串处理指令以外， 还具备了定坐标指令等丰富的指令。
【内置RUN/STOP开关】
可以通过内置开关进行RUN/STOP的操作。此外， 也可以从通用的输入端子或外围设备上发出RUN/STOP的指令。
【支持RUN中写入】
通过计算机用的编程软件， 可以在可编程控制器RUN时更改程序。
【内置时钟功能】
内置了时钟功能， 可以执行时间的控制。
【编程工具】
请使用对应FX3U版本的编程工具。→参考本书5章 版本信息及外围设备的连接对应情况」
*在不对应FX3U系列的外围设备中，可以选择FX2N系列或是FX2系列进行编程。此时， 指令和软元件的可使用范围在FX3U系列以及选择的机型的可编程控制器两者都具有的范围内。
【支持程序的远程调试】
如果使用编程软件(GX Developer)， 可以通过连接在RS-232C功能扩展板， 以及RS-232C通信特殊适配器上的调制解调器， 执行远距离的程序传送以及可编程控制器的运行监控。
【高速计数功能】
1) 基本单元的输入端子。
- 开集电极型晶体管输出的输入
- 单相100kHz × 6点 + 10kHz × 2点
- 双相50kHz × 2点
2) 高速输入特殊适配器(FX3U-4HSX-ADP)的输入端子
- 差动输入
- 单相200kHz × 8点(连接2台时)
- 双相100kHz × 2点(连接2台时)
【输入中断功能(带延迟功能)】
通过ON宽度， 或是OFF宽度最小5μs(X000～X005)的外部信号可以优先处理中断子程序。(还具备定时器中断、高速计数器中断功能)
【脉冲输出功能】
1) 使用基本单元(晶体管输出型)的输出端子时，3轴可同时输出最高为100kHz的脉冲(开集电极输出)。(Y000、Y001、Y002)
2) 如果使用2 台高速输出特殊适配器FX3U-2HSYADP，4轴可同时输出最高为200kHz的脉冲(差动线性驱动输出)。
